REVO PN – Multi-kanaal vermogenssturing

Price range: € 1'680.00 through € 5'418.00 exclusief BTW (prijs onder voorbehoud, vraag best een offerte)

Geschikt voor het aansturen van elektrische verwarmingen en IR-lampen in industriële verwarmingssystemen

De REVO PN-unit is ontworpen voor toepassingen met meerdere zones. Deze verbeterde unit minimaliseert, dankzij een specifiek algoritme, uw energiekosten door de synchronisatie en de vermogenslimiet voor elke zone.

  • Revo PN houdt uw actuele stroom binnen de grenzen van uw elektriciteitsleverancier.
  • REVO PN speelt in op de moderne behoefte aan connectiviteit, data-acquisitie, monitoring en diagnostiek van industriële installaties via de meest gebruikte veldbussystemen.
  • Het is de ideale aanvulling op uw PLC/MULTILOOP voor een betere vermogensregeling.

Nog niet alle combinaties zijn in onderstaande prijslijst toegevoegd. Contacteer daarom best sales@pics.be

Elke zone omvat:
  • Energiebeheer
  • Stroommetingen in werkelijke effectieve waarde
  • Vermogensmetingen
  • Spanningsmetingen
  • Belastingsweerstandsmeting
  • Communicatie
  • Thyristorunits met hoge I²T
  • Synchronisatiecircuit
  • 480V max. spanning
  • Digitale ingang en relaisuitgang
  • Geïntegreerde Extra snelle zekering



Technische specificaties:
  • Modules van 12 of 24 zones al verdeeld in drie fasen of één fase van 4 tot 24 zones
  • Logische ingang SSR 7 30Vdc 9mA Max (AAN ≥7Vdc UIT <6Vdc)
  • L1 – L2 – L3 Stroomingang 370 – 480V
  • Nominale stroom bij continu gebruik Max. 25A voor elke belasting
  • Maximale piekstroom (10 ms) 700 A
  • Nominaal spanningsbereik Ue 24 – 600V
  • Isolatiespanning Ui 2500Vac
Dimensies:
  • Grootte 1xS15 (4 – 8 éénfasige kanalen): H273 mm x B93 mm x D170 mm; 3,60 kg
  • Grootte 2xS15 (12 – 16 éénfasige kanalen): H273 mm x B186 mm x D170 mm; 7 kg
  • Grootte 3xS15 (12 – 24 éénfasige kanalen gedeeld over de drie fasen / 20 – 24 éénfasige kanalen): H274 mm x B281 mm x D170 mm; 10,6 kg
  • Heeft u er al eens over nagedacht hoe stroompieken een probleem kunnen zijn voor uw bedrijf?

De REVO PN-unit is ontworpen voor toepassingen met meerdere zones. Dankzij een specifiek algoritme minimaliseert deze verbeterde unit uw energiekosten via de synchronisatiefunctie en de vermogenslimiet voor elke zone.

Voordelen zijn onder meer:
  • Eliminatie van vermogenspieken.
  • Vermogensfactor bijna één vanwege nuldoorgangsontsteking.
  • REVO PN houdt uw momentane stroom binnen de limieten van uw elektriciteitsleveringscontract.
  • Voorkomt verhogingen van de energieleveringstarieven opgelegd door uw elektriciteitsleverancier.
  • Snel rendement op uw investering


REVO PN-kenmerken:
  • Burst Firing, Half-Single-Cycle control.
  • De procesinformatie van elke lus wordt onafhankelijk beheerd.
  • Modbus Master, Modbus slave, Profibus DP, ProfiNet, Modbus/TCP en andere Field bus systemen.
  • Diagnostics of SCR temperature, SCR short circuit, open fuse.
  • Berekening van instant stroom en RMS Voltage, Current/Power.
  • Berekening van last impedantie en Heater Break Alarm.
  • Voltage drift compensatie.
  • Ingebouwde extra snelle zekeringen, eenvoudig te vervangen.

Download the REVO PN catalogue

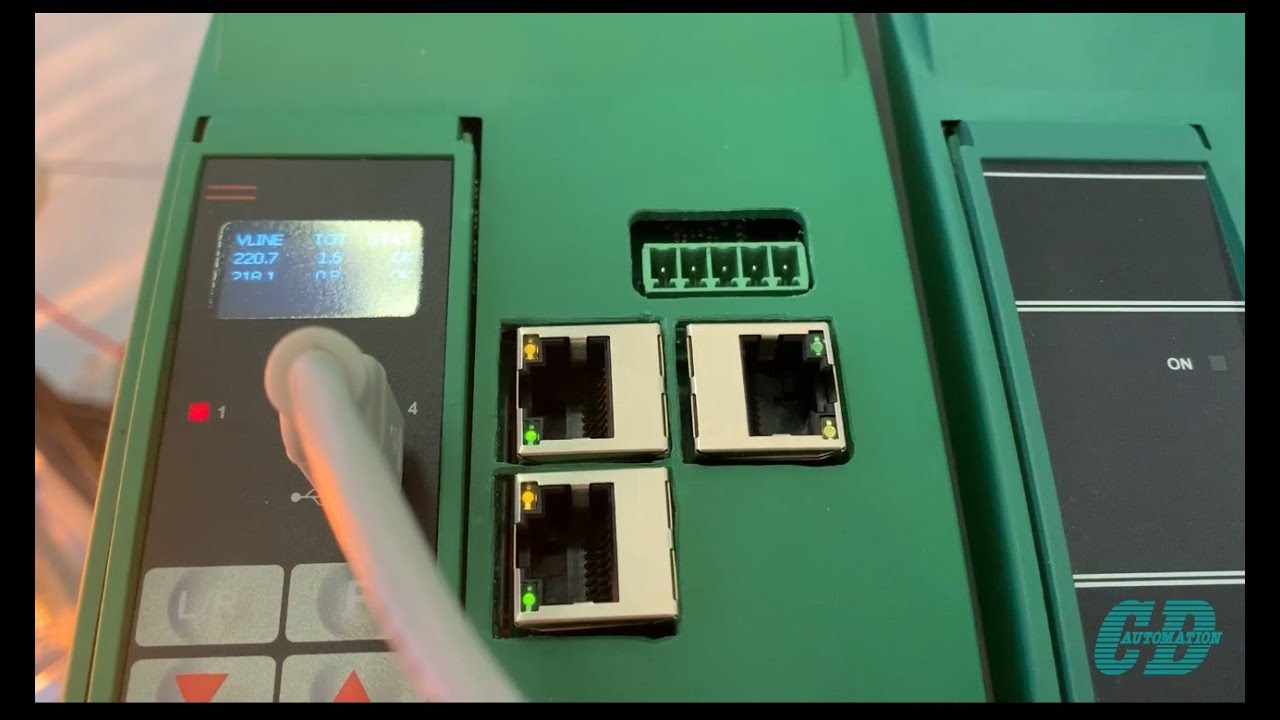

Configuration Software for REVO PN:

Playlist

2 Videos
Gewicht 0.13 kg
Afmetingen 130 × 170 × 50 mm
Order Code:

Revo-PN

Current

1 PH 4 zones, all F1-N or F1-F2 (See draw 104) 1 0 4, 1 PH 8 zones, all F1-N or F1-F2 (See draw 108) 1 0 8, 1 PH 12 zones, all F1-N or F1-F2 (See draw 112) 1 1 2, 1 PH 16 zones, all F1-N or F1-F2 (See draw 116) 1 1 6, 1 PH 20 zones, all F1-N or F1-F2 (See draw 120) 1 2 0, 1 PH 24 zones, all F1-N or F1-F2 (See draw 124) 1 2 4, 1PH 12 zones (n°4 zones F1-N; n°4 zones F2-N; n°4 zones F3-N) (draw 412) 4 1 2, 1PH 24 zones (n°8 zones F1-N; n°8 zones F2-N; n°8 zones F3-N) (draw 424) 4 2 4, 1PH 12 zones (n°4 zones F1-F2; n°4 zones F2-F3; n°4 zones F1-F3) (draw 612) 6 1 2, 1PH 24 zones (n°8 zones F1-F2; n°8 zones F2-F3; n°8 zones F1-F3) (draw 624) 6 2 4

Max. Voltage

480 V (4)

Communication:

Ethernet Port Modbus TCP, Modbus RTU and CD Bus (1), Profibus-DP® Port, Modbus TCP, Modbus RTU and CD Bus (4), Ethernet Port ProfiNet, Modbus TCP, Modbus RTU and CD Bus (5), Ethernet Port Ethernet IP, Modbus TCP, Modbus RTU and CD Bus (7)

Aux. Voltage

24V dc (4)

Input:

None, use only communication (0)

Firing:

Half cycle (1), Single cycle (2)

Control Mode:

Open Loop (1), Power VxI (2)

Fuses:

Low Speed Fuse & Fuse Holder for each channel
(see Option Tab on page 11 brochure), Extra Rapid Fuse & Fuse Holder for each channel (F)

Fan Voltage:

Fan 24Vdc

Approvals:

CE EMC For European Market (0)

Manual:

None (0), Italian (1), English (2), German (3), French (4)
