nanodac™ Recorder / Controller

Price range: € 1'236.00 through € 1'258.00 exclusief BTW (prijs onder voorbehoud, vraag best een offerte)

Het ultieme in grafische registratie gecombineerd met PID-regeling en instelpuntprogramma’s

De nanodac™-recorder/controller biedt het ultieme in grafische opname gecombineerd met PID-regeling voor een doos van zijn formaat. De compacte ¼ DIN-eenheid voor paneelmontage biedt vier zeer nauwkeurige universele ingangen voor gegevensregistratie en PID-regeling. Dit veilige apparaat voor gegevensregistratie met nauwkeurige bediening wordt verbeterd door een ¼ VGA-kleurenscherm om zelfs de kleinste machines een kristalheldere gebruikersinterface te bieden.

Nog niet alle combinaties staan in onderstaande lijst. Contacteer daarom best sales@pics.be

Precisie analoge batchopname

De Eurotherm nanodac™-recorder/controller biedt vier kanalen voor nauwkeurige analoge batchregistratie en voldoet daarmee ruimschoots aan de vereisten van regelgevers voor nauwkeurigheid en herhaalbaarheid, en dataloggingvereisten van 21 CFR 11. Voor meer veeleisende toepassingen biedt de Versadac-recorder een back-of-panel-oplossing met bijna onbeperkte capaciteit. Beide maken alarm- en discrete invoerregistratie mogelijk, communicatie met andere apparaten, resultaten beschikbaar in het gegevensrecord, elektronische handtekeningen en batchgegevensregistratie. EtherNET/IP Client- of Server-modus De nanodac-recorder/controller is beschikbaar als optie en kan eenvoudig worden geïntegreerd met een bestaand instrumentnetwerk en fungeren als lokale gegevenshistoricus. Indien ingeschakeld, stelt EtherNet/IP de nanodac in staat om te fungeren als een client of een server en biedt het gegevensregistratie voor maximaal 30 procesparameters (via virtuele kanalen). EtherNet/IP biedt twee gebruikerspagina’s, de eerste is een overzicht van alle procesparameters (datapunten) die via de communicatie worden aangesproken. De tweede is een diagnostische pagina die kan worden gebruikt tijdens de eerste installatie en inbedrijfstelling om de verbinding tussen de client en/of server te testen.

3 x geïsoleerde DC-uitgangen (DDD)

Deze release biedt ondersteuning voor geïsoleerde DC-uitgangen in optieslots OP1, OP2 en OP3. Raadpleeg het installatieblad of de gebruikershandleiding voor bedradingsinstructies.

Washdown voorkant

In deze release is een optionele, IP66-geclassificeerde Wash-down-omlijsting beschikbaar, waardoor de nanodac geschikt is voor toepassingen in de voedingsmiddelen- en drankenindustrie of CIP/SIP.

Kristalhelder kleurendisplay

Het 3,5-inch TFT-scherm biedt een ongelooflijk duidelijke visualisatie van procesparameters met een brede selectie van configureerbare weergaven die het beste passen bij de toepassing. Weergaven omvatten:
  • Horizontale en verticale trends;
  • Horizontale en verticale staafdiagrammen;
  • Numeriek;
  • Alarmpaneel, alarmstatus en
  • regellussen.
Het apparaat biedt ook gebruikersbedrading vanaf de voorkant van het product voor gedetailleerde configuratie zonder dat er verbinding met een pc nodig is.

Gegevensverzameling en -opname

De nanodac-recorderfunctionaliteit maakt gebruik van de veilige strategieën en het UHH-formaat die door Eurotherm zijn ontwikkeld door jarenlange opname-expertise. Naast meerdere real-time weergaven en historische beoordelingen van het product, worden er meerdere strategieën voor gegevensarchivering geboden met behulp van het ingebouwde Flash-geheugen van 50 MB, verwijderbare USB en gegevensoverdracht via FTP naar een gespecificeerde server. De vier universele ingangskanalen bieden een hoge nauwkeurigheid (geschikt voor gebruik in Nadcap-toepassingen) en 125 ms parallelle sampling. Een extra 30 virtuele kanalen kunnen worden gebruikt om wiskunde, teller, slave-communicatie en totalisatorfunctionaliteit binnen het instrument te bieden. Eurotherm Data Reviewer is de ideale keuze voor het bekijken, analyseren en afdrukken van historische gegevensbestanden verkregen van Eurotherm data-acquisitieapparatuur.

PID-regelkringen

Het nanodac-instrument kan ook twee onafhankelijke regellussen bieden (optioneel). Deze besturingsfunctionaliteit maakt gebruik van het geavanceerde Eurotherm PID-algoritme en biedt hoge prestaties en betrouwbaarheid voor uw proces. Functionaliteit omvat een van de beste autotune-faciliteiten die beschikbaar zijn, samen met overshoot-remming (bezuinigingen); compensatie van vermogensfluctuaties door middel van power feedforward; lineaire, ventilator-, olie- en waterkoeling. Warmtebehandeling is een van de vele processen die vaak het instelpunt van het regelproces gedurende een bepaalde periode moeten variëren; dit wordt bereikt door een instelpuntprogramma te gebruiken. De nanodac biedt een optionele Dual Programmer die maximaal 100 programma’s lokaal ondersteunt, waarbij elk programma 25 segmenten ondersteunt. De nanodac biedt ook externe toegang tot nog eens 100 programma’s die eenvoudig kunnen worden opgehaald via FTP of USB-geheugenstick.

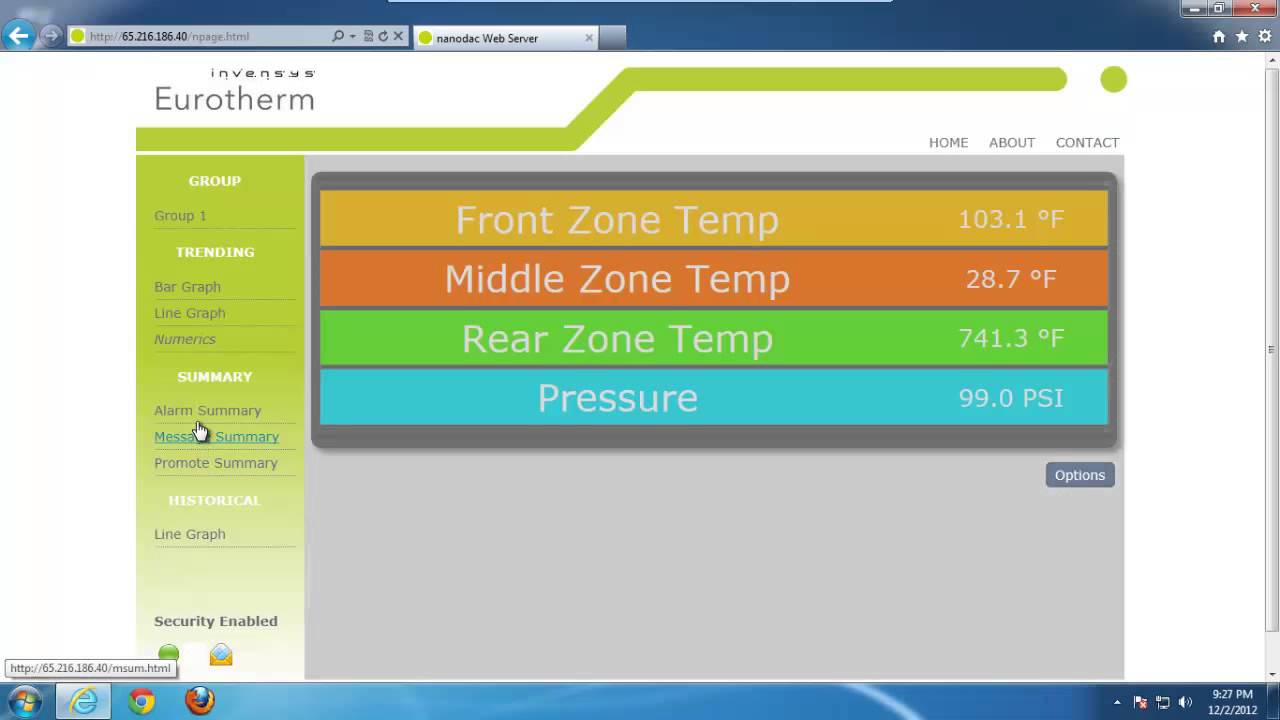

Playlist

6 Videos
Model

(NANODAC) NANODAC Recorder/Controller

Supply Voltage

(VH) 90-264V ac 110-370V dc 45-65Hz, (VL) 20-42V ac RMS, 20-54Vdc

Controller

(X) None (default), (C) 2 Control Loops, (A) Advance Control Loop

Programmer

(X) None (default), (P) Dual Programmer

Output Option Slot 1 2 3

(LRR) Logic relay relay, (LRD) Logic/relay/IsoDC, (LLR) logic/logic/relay, (RDD) relay/IsoDC/IsoDC, (DDD) Iso DC / Iso DC / Iso DC, (LDD) Logic/IsoDC Output/IsoDC Output, (LLD) Logic/Logic/IsoDC Output

Application Blocks

(XX) None, (ZC) Zirconia, (ST) Steriliser, (RH) Relative Humidity

Communication Protocols

(TS) Modbus TCP/IP Slave, (TM) Modbus TCP/IP Master, (ES) EtherNET/IP Client/Adaptor (Slave), (TE) Modbus TCP Master & EtherNET IP, (BS) BACNET Server (Slave), (TB) BACNET Server (Slave) & Modbus TCP Master

Bezel stile

(SV) Silver Bezel Standard, (WD) Silver Washdown Front

Toolkit Blocks

(XXXXX) None, (BASIC) Basic Toolkit Blocks

Dual input channels

(XX) None, (05) 5 Inputs Enabled, (06) 6 Inputs Enabled, (07) 7 Inputs Enabled, (08) 8 Inputs Enabled

Batch

(NONE) NONE, (BATCH) Batch Enabled

Auditor

(NONE) NONE, (AFULL) Auditor Full (21CFR11) Enable

Steam flow calculations

(XX) None, (SF) Steam/Mass Flow Calculations
